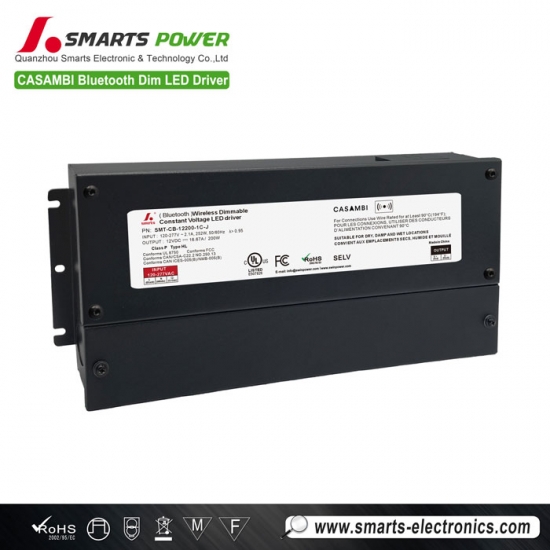

CASAMBI Driver pour ruban LED dimmable Bluetooth à tension constante 200 W
CASAMBI Driver pour ruban LED dimmable Bluetooth à tension constante 200 W
CASAMBI Driver pour ruban LED dimmable Bluetooth à tension constante 200 W

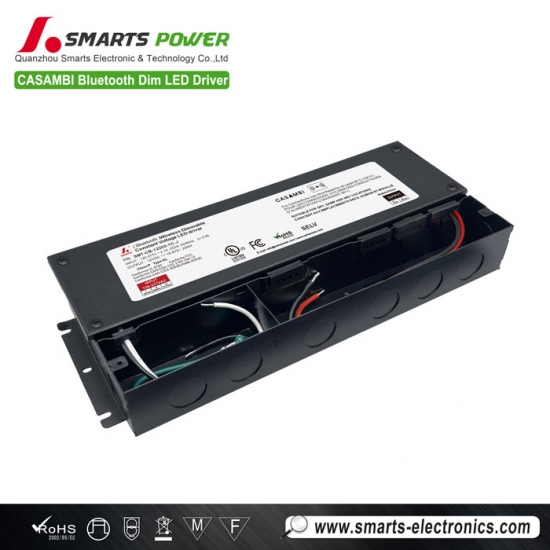

Plage de tension d'entrée universelle 100-277 V CA, Alimentation LED sans fil à intensité variable Bluetooth CASAMBI Doté d'une boîte de jonction intégrée, ce luminaire offre un câblage simple et pratique et propose de 1 à 5 canaux. Il dispose d'un mode de sortie PWM pour une variation d'intensité fluide, stable et sans scintillement.
Spécification
| Modèle | SMT-CB-12200-xC-J | SMT-CB-24200-xC-J | SMT-CB-36200-xC-J | SMT-CB-48200-xC-J | |
| Certificat | UL / FCC / ICES-005 / TYPE HL / Classe P / RoHS / REACH | ||||
| Sortir | Tension continue | 12V | 24V | 36V | 48V |
| Tolérance de tension | ±0,5 V | ±0,5 V | ±1V | ±1V | |
| Régulation de charge | ±3% | ±1% | ±1% | ±1% | |
| Réglementation des lignes | ≤1% | ≤1% | ≤1% | ≤1% | |
| Courant nominal | 16,67A | 8.33A | 5,55A | 4.17A | |
| Puissance nominale | 200 W | 200 W | 200 W | 200 W | |
| ONDULATION ET BRUIT (max.) | 340 mVc-c | 310 mVc-c | 260 mVc-c | 260 mVc-c | |
| tension de dépassement | <3% (pleine charge), <4% (à vide) | ||||
| Saisir | Plage de tension | 120-277 V CA | |||
| Gamme de fréquences | 50 / 60 Hz | ||||
| Facteur de puissance à pleine charge | >0,95 | ||||
| THD (typ.) à pleine charge | ≤15% à 120 V CA ≤15% à 277 V CA | ||||
| Rendement (typ.) à pleine charge |
88,0 % à 120 V CA
91,0 % à 277 V CA |
91,0 % à 120 V CA
93,5 % à 277 V CA |
88,5 % à 120 V CA
91,5 % à 277 V CA |
89,5 % à 120 V CA
91,5 % à 277 V CA |
|
| Courant alternatif (max.) | 2.1A | ||||
| Courant d'appel (typ.) | 37,2 A/107 µs à 50 % de la puissance crête à 120 V CA ; 88,4 A/284 µs à 50 % de la puissance crête à 277 V CA | ||||
| Courant de fuite | <0,5 mA | ||||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |||
| surcharge | Mode hoquet 105%~110%, se rétablit automatiquement une fois la panne disparue. | ||||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement une fois la température redescendue. | ||||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+45℃ (voir courbe de déclassement ci-dessous) | |||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | ||||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | ||||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |||
| Tension de tenue | I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA | ||||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||||
| Émissions CEM | CFR47 FCC Partie 15 Sous-partie B:2020 ; ANSI C63.4a-2017 ; ICES-005 Édition 5 | ||||
| Autres | Poids net | 2 kg | |||
| Dimension | 293*125*42,7 mm (L*l*H) | ||||
| Emballage | 335 x 270 x 280 mm, 10 pièces/carton | ||||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | ||||
| 2. États par défaut : La tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. | |||||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||||
Spécifications mécaniques
Recommandation MCB
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 17 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 11 | |
Note :
1. Les quantités de drivers LED connectées sur le type C mentionnées ci-dessus sont recommandées pour une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |||||
| Antenne intégrée JM8506 | |||||
| Version 12V, 24V, 36V et 48V - Câble d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) | ||||
| Fil de sortie | 1 canal : DW | 2 canaux : CCT | 3 canaux : RVB | 4 canaux : RGBW | 5 canaux : RGBCW |
|
Rouge (V+)
Noir(V-) |
Noir (V+)
Blanc/Gris (CW-) Jaune (WW-) |
Noir (V+)
Rouge(R-) Vert/Gris (G-) Bleu (B-) |
Noir (V+)
Blanc/Gris (CW-) Rouge(R-) Vert/Gris (G-) Bleu (B-) |
Noir (V+)
Blanc/Gris (CW-) Jaune (WW-) Rouge(R-) Vert/Gris (G-) Bleu (B-) |
|
| Description du fil de sortie | La section du câble de sortie des versions 12 V, 24 V et 48 V est de 18 AWG. | ||||
| Remarques : | |||||
Conseils pratiques :
1. Courant maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant maximal recommandé (A) = 1 mm² × 10 A/mm² = 10 A
2. Pour toute autre demande concernant le câble, nous pouvons effectuer une personnalisation.
Fonctionnement de gradation
Produits associés
|

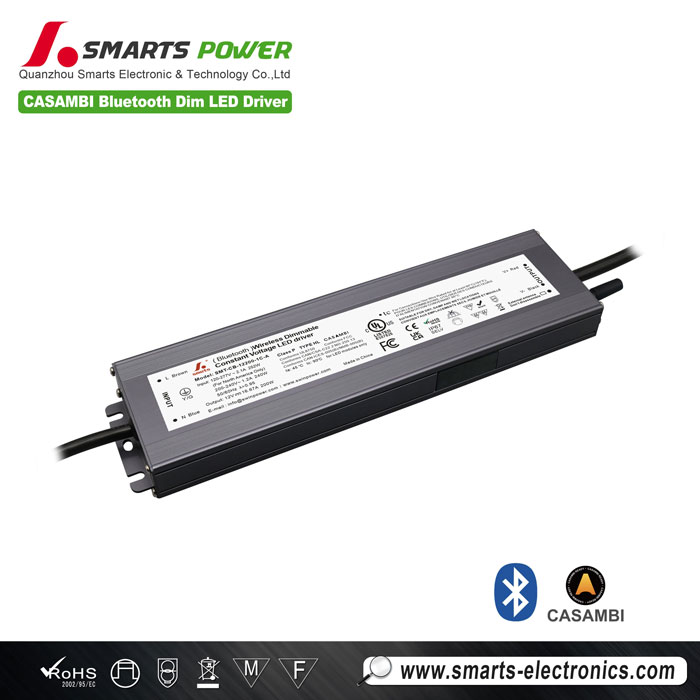

Mode: SMT-CB-12120-1C-A Tension d'entrée : 100-277 V CA
