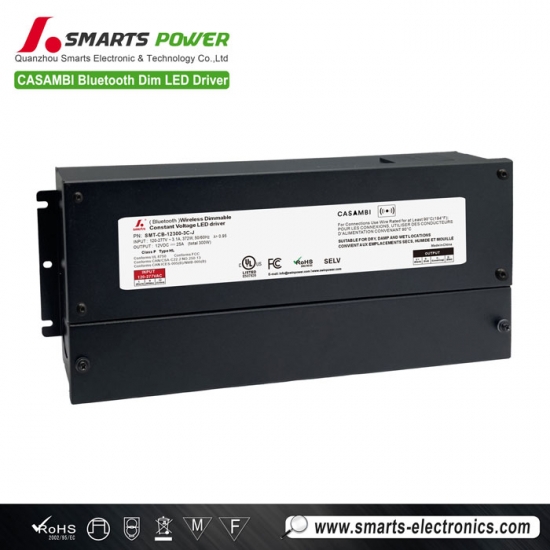

Alimentation LED sans fil CASAMBI Bluetooth à intensité variable 12 V/24 V/36 V/48 V 300 W pour éclairage LED
Alimentation LED sans fil CASAMBI Bluetooth à intensité variable 12 V/24 V/36 V/48 V 300 W pour éclairage LED
Alimentation LED sans fil CASAMBI Bluetooth à intensité variable 12 V/24 V/36 V/48 V 300 W pour éclairage LED
Enveloppe en fer, Driver LED sans fil à tension constante et à intensité variable 300 W Doté d'un module de programmation intelligent NFC, ce luminaire permet de régler la tension de sortie via une application NFC. Il offre une variation d'intensité lumineuse fluide et stable, sans scintillement, de 0 à 100 %, et bénéficie d'une garantie de 7 ans.
Spécification
| Modèle | SMT-CB-12300-xC-J | SMT-CB-24300-xC-J | SMT-CB-36300-xC-J | SMT-CB-48300-xC-J | |
| Certificat | UL / FCC / ICES-005 / TYPE HL / Classe P / RoHS / REACH | ||||
| Sortir | Tension continue | 12V | 24V | 36V | 48V |
| Tolérance de tension | ±0,5 V | ±0,5 V | ±1V | ±1V | |
| Régulation de charge | ±3% | ±1% | ±1% | ±1% | |
| Réglementation des lignes | ≤1% | ≤1% | ≤1% | ≤1% | |
| Courant nominal | 25A | 12,5 A | 8.33A | 6,25 A | |
| Puissance nominale | 300 W | 300 W | 300 W | 300 W | |
| ONDULATION ET BRUIT (max.) | 300 mVc-c | 400 mVc-c | 400 mVc-c | 400 mVc-c | |
| tension de dépassement | <3% (pleine charge) <4% (à vide) | ||||
| Saisir | Plage de tension | 120-277 V CA | |||
| Gamme de fréquences | 50 / 60 Hz | ||||
| Facteur de puissance à pleine charge | >0,95 | ||||
| THD (typ.) à pleine charge | ≤15% à 120 V CA ≤15% à 277 V CA | ||||
| Rendement (typ.) à pleine charge |
89,0 % à 120 V CA
91,0 % à 277 V CA |
91,0 % à 120 V CA
93,5 % à 277 V CA |
89,0 % à 120 V CA
91,0 % à 277 V CA |
90,0 % à 120 V CA
92,0 % à 277 V CA |
|
| Courant alternatif (max.) | 3.1A | ||||
| Courant d'appel (typ.) | 45,6 A/440 µs à 50 % de la tension de crête à 120 V CA ; 94 A/480 µs à 50 % de la tension de crête à 277 V CA | ||||
| Courant de fuite | <0,5 mA | ||||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | |||
| surcharge | Mode hoquet 105%~110%, se rétablit automatiquement une fois la panne disparue. | ||||
| Surchauffe | Coupez la tension de sortie et rétablissez-la automatiquement une fois la température redescendue. | ||||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+45℃ (voir courbe de déclassement ci-dessous) | |||
| Humidité de fonctionnement | 20 à 95 % HR sans condensation | ||||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||||
| Vibration | 10 à 500 Hz, 5 GHz, 12 minutes/cycle, axes XYZ : 72 minutes chacun | ||||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | |||
| Tension de tenue | I/PO/P : 1,88 kV CA I/P-FG : 1,88 kV CA O/P-FG : 0,5 kV CA | ||||
| résistance d'isolement | I/PO/P : > 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||||
| Test d'immunité à la poussée | Ligne électrique CA : mode différentiel 2 kV, mode commun 4 kV | ||||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | ||||
| Émissions CEM | CFR47 FCC Partie 15 Sous-partie B:2020 ; ANSI C63.4a-2017 ; ICES-005 Édition 5 | ||||
| Autres | Poids net | 2,2 kg | |||
| Dimension | 316*125*42,7 mm (L*l*H) | ||||
| Emballage | 365 x 270 x 305 mm, 10 pièces/carton | ||||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | ||||
| 2. États par défaut : la tension de sortie est la tension nominale CC. La fréquence de sortie est de 5,2 kHz. | |||||
| 3. Le pilote LED répond aux exigences d'émissions harmoniques de la norme ANSI C82.77-10. | |||||

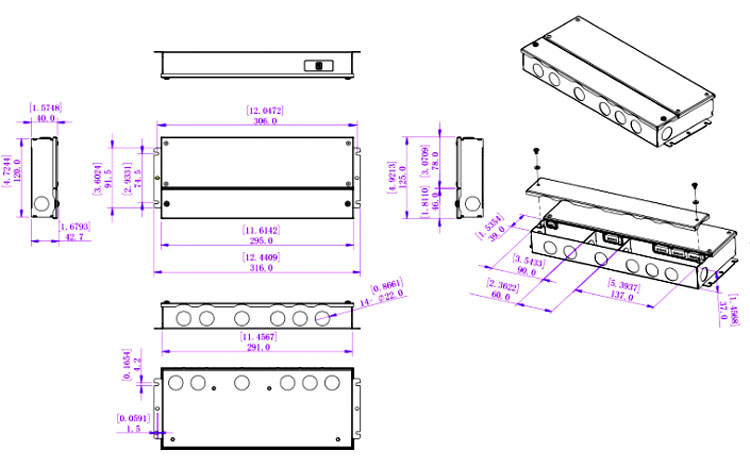

Spécifications mécaniques
Recommandation MCB
11111Note :
1. Les quantités de drivers LED connectées sur le type C mentionnées ci-dessus sont recommandées pour une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| calibre de fil américain | |||||
| Antenne intégrée JM8506 | |||||
| Version 12V, 24V, 36V et 48V - Câble d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) | ||||
| Fil de sortie | 1 canal : DW | 2 canaux : CCT | 3 canaux : RVB | 4 canaux : RGBW | 5 canaux : RGBCW |
|
Rouge (V+)
Noir(V-) |
Noir (V+)
Blanc/Gris (CW-) Jaune (WW-) |
Noir (V+)
Rouge(R-) Vert/Gris (G-) Bleu (B-) |
Noir (V+)
Blanc/Gris (CW-) Rouge(R-) Vert/Gris (G-) Bleu (B-) |
Noir (V+)
Blanc/Gris (CW-) Jaune (WW-) Rouge(R-) Vert/Gris (G-) Bleu (B-) |
|
| Description du fil de sortie | La section du câble de sortie des versions 12 V, 24 V et 48 V est de 18 AWG. | ||||
| Remarques : | |||||
Conseils pratiques :
1. Courant maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant maximal recommandé (A) = 1 mm² × 10 A/mm² = 10 A
2. Pour toute autre demande concernant le câble, nous pouvons effectuer une personnalisation.
Fonctionnement de gradation
