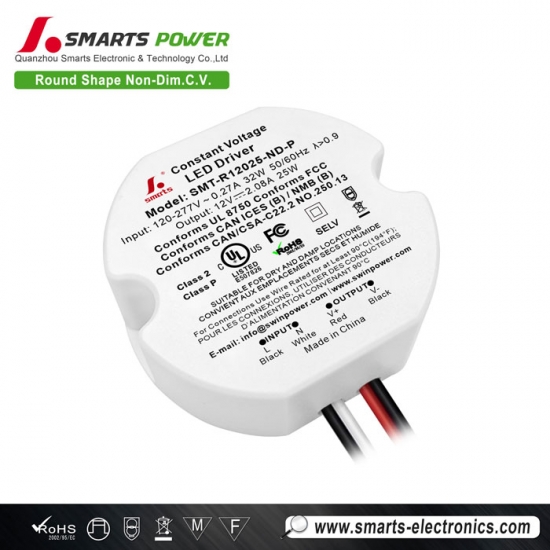

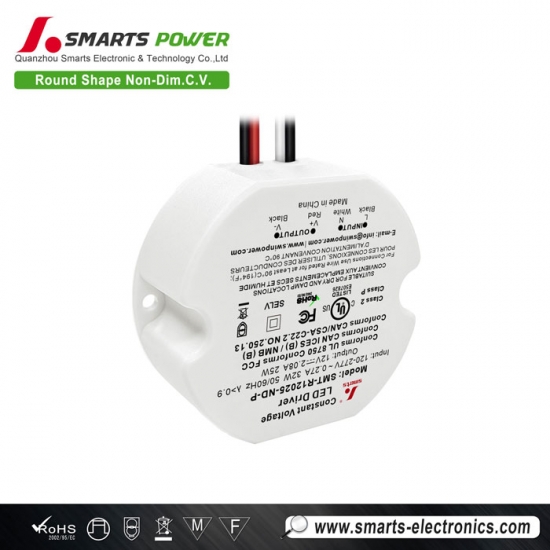

Plus de puissance, petite taille, driver LED rond à tension constante non gradable de 25 W
Le driver LED rond de 25 Wajoute de la capacité sans perdre son profil rond compact. Une sortie à tension constante et une entrée universelle de 120–277 VCA en font une solution prête à l'emploi pour de nombreux luminaires LED. Le PFC actif et un rendement allant jusqu'à 86 % réduisent la chaleur et les factures ; la protection contre les courts-circuits et les surcharges assure la sécurité. Refroidissement par convection silencieux sans ventilateur, boîtier en plastique classé pour environnements secs/humides, garantie de 7 ans.
Spécifications
| Modèle | SMT-R12025-ND-P | SMT-R24025-ND-P | SMT-R48025-ND-P | |
| Certificat | UL / FCC / ICES-005 / Class P / Class 2 / SELV | |||
| Sortie | Tension nominale CC | 12 V | 24 V | 48 V |
| Tolérance de tension | ±3 % | ±2 % | ±2 % | |
| Régulation de charge | ±2 % | ±1 % | ±1 % | |
| Régulation de tension | ±0,5 % | |||
| Courant nominal | 2,08 A | 1,04 A | 0,52 A | |
| Puissance nominale | 25 W | |||
| Dépassement | 10 % | 5 % | 5 % | |
| Entrée | Plage de tension | 120-277 VCA | ||
| Plage de fréquence | 50 / 60 Hz | |||
| Facteur de puissance à pleine charge | >0,9 | |||
| THD (typ.) à pleine charge | ≤6 % à 120 VAC ≤13 % à 277 VAC | |||
| Rendement à pleine charge | 81,2 % à 120 VAC 82 % à 277 VAC |
85,4 % à 120 VAC 86 % à 277 VAC |
86,5 % à 120 VAC 86 % à 277 VAC |
|
| Courant CA (max.) | 0,27 A | |||
| Courant d'appel (typ.) | 2,28 A, 35 µs à 50 % Ipeak 120 VAC 4,68 A, 40 µs à 50 % Ipeak 277 VAC | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Coupe la tension de sortie, se rétablit automatiquement après l'élimination de la condition de défaut. | ||
| Surcharge | 105 % ~ 110 % mode hoquet, se rétablit automatiquement après l'élimination de la condition de défaut. | |||
| Environnement | Temp. de fonctionnement (Ta) | -40 ~ +50 °C | ||
| Température du boîtier (Tc) | 90 °C | |||
| Humidité de fonctionnement | 20 - 90 % HR sans condensation | |||
| Temp., humidité de stockage | -40 - +80 °C, 10 - 95 % HR sans condensation | |||
| Coefficient de temp. | ±0,03 %/°C (0 - 50 °C) | |||
| Vibration | 10 ~ 500 Hz, 2 G 10 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 ; CAN/CSA-C22.2 No.250.13 | ||
| Tension de tenue | E/S-S/S : 1,88 kVAC | |||
| Résistance d'isolement | E/S-S/S : 100 MΩ / 500 VDC / 25 ℃ / 70 % HR | |||
| Immunité CEM | FCC/ICES ne requièrent pas ce test. | |||
| Émission CEM | FCC Part 15 Subpart B ; ANSI C63.4:2014+A1:2017 ; ICES-005 Issue 5 ; NMB-005 | |||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : Mode différentiel 2 kV | |||
| Autres | Poids net | 0,138 KG | ||
| Dimensions | 69,4*62,9*24,0 mm (Φ*L*H) | |||
| Emballage | 385*290*190 mm 80 pièces/carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une entrée de 120 V, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. À utiliser uniquement à l'intérieur d'une enceinte ; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
 |
 |
 |
 |

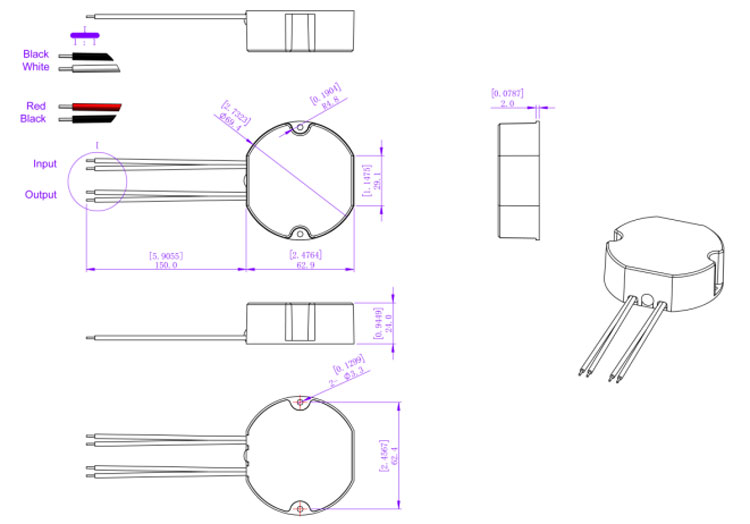

Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 Vac, le nombre de drivers LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur | Niveau | Nombre de drivers LED |
| Type C (pouvoir de coupure : 6 KA) |
10 A | 40 |
| 13 A | 52 | |
| 16 A | 64 | |
| 20 A | 81 | |
| 25 A | 101 | |
| Lorsque la tension d'entrée est de 277 Vac, le nombre de drivers LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur | Niveau | Nombre de drivers LED |
| Type C (pouvoir de coupure : 6 kA) |
10 A | 83 |
| 13 A | 108 | |
| 16 A | 133 | |
| 20 A | 166 | |
| 25 A | 208 | |
Opération de gradation
Produits associés

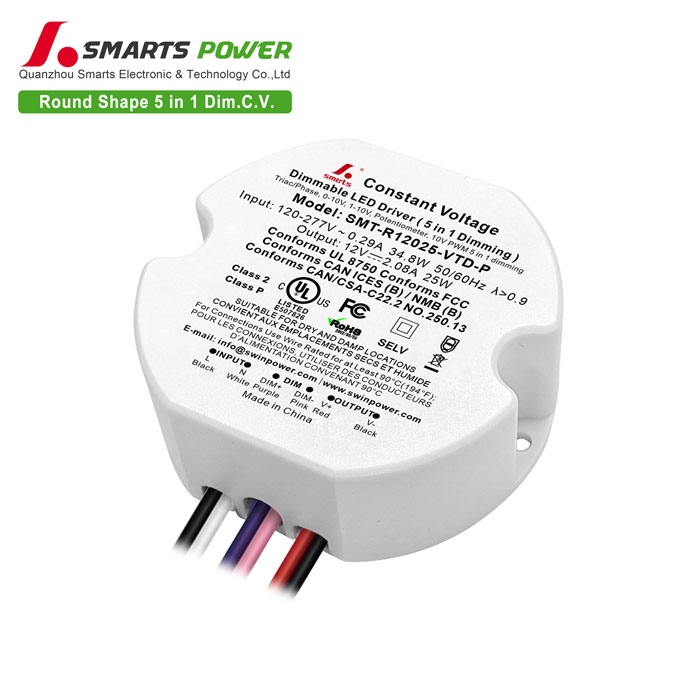

Le pilote LED rond dimmable 25 W ajoute des niveaux de luminosité réglables aux luminaires de moyenne puissance, aux enseignes et à l'éclairage en corniche. Il prend en charge la gradation TRIAC pour les rénovations résidentielles et la gradation 0-10 V pour les nouvelles constructions commerciales, couvrant ainsi les deux mondes. La sortie à tension constante sur 120–277 VAC, le PFC actif et une efficacité allant jusqu'à 86 % gèrent l'alimentation intelligemment. Une protection contre les courts-circuits/surcharges et un refroidissement par convection silencieux sont intégrés dans un boîtier en plastique classé pour environnements secs/humides. Garantie de 7 ans.
