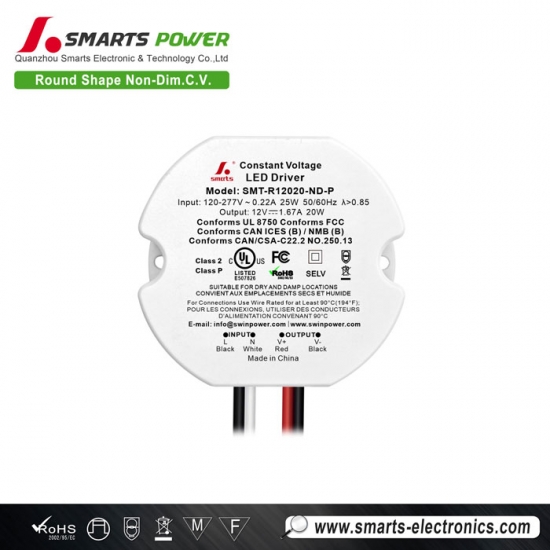

Alimentation LED à tension constante en plastique de forme ronde 20W avec garantie de 7 ans
Petit mais robuste. Le boîtier en plastique peu encombrant s'adapte aux cavités étroites et est conçu pour les zones humides comme les salles de bains et les extérieurs couverts. Le PFC actif et la protection contre les surcharges/courts-circuits assurent un fonctionnement sûr et efficace avec un rendement allant jusqu'à 86 %. Pas de ventilateur, pas de bruit — juste un refroidissement par convection stable. Un appareil fiable, pilote 20W compact couvert par une garantie de 7 ans.
Spécifications
| Modèle | SMT-R12020-ND-P | SMT-R24020-ND-P | SMT-R48020-ND-P | |
| Certificat | UL / FCC / ICES-005 / Class P / Class 2 / SELV | |||
| Sortie | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±3% | ±2% | ±2% | |
| Régulation de charge | ±2% | ±1% | ±1% | |
| Régulation de tension | ±0.5% | |||
| Courant nominal | 1.67A | 0.83A | 0.42A | |
| Puissance nominale | 20W | |||
| Dépassement | 10% | 5% | 5% | |
| Entrée | Plage de tension | 120-277VAC | ||
| Plage de fréquence | 50 / 60 Hz | |||
| Facteur de puissance à pleine charge | >0,85 | |||
| DHT (typ.) à pleine charge | ≤10 % à 120 VAC ≤15 % à 277 VAC | |||
| Rendement à pleine charge | 82 % à 120 VAC 82 % à 277 VAC |
85,5 % à 120 VAC 85,5 % à 277 VAC |
86 % à 120 VAC 85 % à 277 VAC |
|
| Courant AC (max.) | 0,22 A | |||
| Courant d'appel (typ.) | 2,28 A, 35 µs à 50 % Ipeak 120 VAC 4,68 A, 40 µs à 50 % Ipeak 277 VAC | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Coupe la tension de sortie, se rétablit automatiquement après l'élimination de la condition de défaut. | ||
| Surcharge | 105 % ~ 110 % mode hoquet, se rétablit automatiquement après l'élimination de la condition de défaut. | |||
| Environnement | Temp. de fonctionnement (Ta) | -40 ~ +50 °C | ||
| Température du boîtier (Tc) | 90 °C | |||
| Humidité de fonctionnement | 20 - 90 % HR sans condensation | |||
| Temp., humidité de stockage | -40 - +80 °C, 10 - 95 % HR sans condensation | |||
| Coefficient de temp. | ±0,03 %/°C (0 - 50 °C) | |||
| Vibration | 10 ~ 500 Hz, 2 G 10 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 ; CAN/CSA-C22.2 No.250.13 | ||
| Tension de tenue | E/S-S/S : 1,88 kVCA | |||
| Résistance d'isolement | E/S-S/S : 100 MΩ / 500 VCC / 25 ℃ / 70 % HR | |||
| Immunité CEM | FCC/ICES ne requièrent pas ce test. | |||
| Émission CEM | FCC Part 15 Subpart B; ANSI C63.4:2014+A1:2017; ICES-005 Issue 5; NMB-005 | |||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : Mode différentiel 2 kV | |||
| Autres | Poids net | 0,138 KG | ||
| Dimensions | 69,4*62,9*24,0 mm (Φ*L*H) | |||
| Emballage | 385*290*190 mm 80 pièces/carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une entrée de 120 V, une charge nominale et une température ambiante de 25 ℃. | |||
| 2. À utiliser uniquement dans une enceinte ; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
 |
 |
 |
 |
Spécification mécanique
| Lorsque la tension d'entrée est de 120 VCA, le nombre de drivers LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Niveau | Nombre de drivers LED |
| Type C (pouvoir de coupure : 6 KA) |
10 A | 40 |
| 13 A | 52 | |
| 16 A | 64 | |
| 20 A | 81 | |
| 25 A | 101 | |
| Lorsque la tension d'entrée est de 277 VCA, le nombre de drivers LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Niveau | Nombre de drivers LED |
| Type C (pouvoir de coupure : 6 kA) |
10 A | 83 |
| 13 A | 108 | |
| 16 A | 133 | |
| 20 A | 166 | |
| 25 A | 208 | |
Opération de gradation
Produits associés

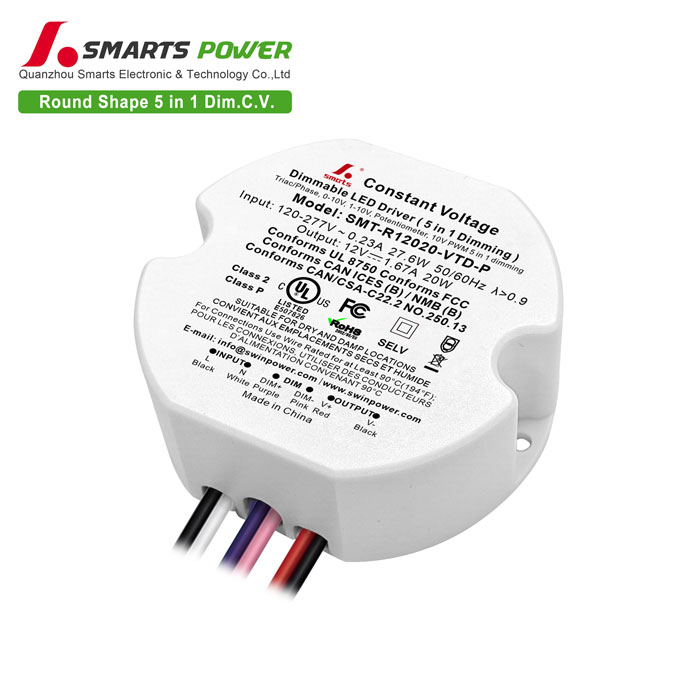

Le pilote LED rond 20 W gère à la fois la gradation TRIAC et 0-10 V, s'adaptant aussi bien aux installations résidentielles que commerciales sur une entrée de 120–277 V CA. Le PFC actif et un rendement allant jusqu'à 86 % assurent son efficacité ; la protection contre les courts-circuits et les surcharges ajoute à la sécurité. Le refroidissement par convection à air libre sans ventilateur fonctionne silencieusement, et le boîtier entièrement en plastique est classé pour les endroits secs/humides. Un choix gradable polyvalent couvert par une garantie de 7 ans.
