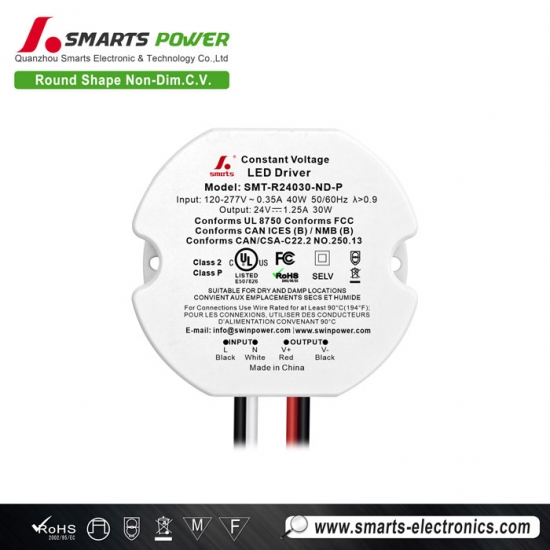

Série ronde, alimentation LED à tension constante 30 W, garantie 7 ans
Alimentation LED non dimmable 30 WSon boîtier compact intègre une correction du facteur de puissance (PFC) active, une protection contre les courts-circuits et les surcharges, ainsi qu'un rendement allant jusqu'à 86 % pour un fonctionnement sûr, silencieux et durable. La convection à air libre signifie qu'il n'y a aucune pièce d'usure ; le boîtier résistant à l'humidité s'installe en toute confiance à l'intérieur ou dans des espaces extérieurs couverts. L'absence de gradation simplifie l'utilisation — conçu pour durer avec une garantie de 7 ans.
Spécifications
| Modèle | SMT-R24030-ND-P | |
| Certificat | UL en attente / SELV | |
| Sortie | Tension nominale CC | 24V |
| Tolérance de tension | ±2% | |
| Régulation de charge | ±1% | |
| Régulation de tension | ±0,5% | |
| Courant nominal | 1,25A | |
| Puissance nominale | 30W | |
| Dépassement | 5% | |
| Entrée | Plage de tension | 120-277VAC |
| Plage de fréquence | 50 / 60Hz | |
| Facteur de puissance à pleine charge | >0,9 | |
| THD (typ.) à pleine charge | ≤8% à 120VAC ≤12% à 277VAC | |
| Rendement à pleine charge | 85,5% à 120VAC 86% à 277VAC | |
| Courant CA (max.) | 0,35A | |
| Courant d'appel (typ.) | 2,08A, 54us à 50%Icrête 120VAC 4,48A, 53us à 50%Icrête 277VAC | |
| Courant de fuite | ||
| Protection | Court-circuit | Coupe la tension de sortie, récupération automatique après la suppression de la condition de défaut. |
| Surcharge | 105%~110% Mode hoquet, récupération automatique après la suppression de la condition de défaut. | |
| Environnement | Temp. de fonctionnement | -40~+50℃ (voir la courbe de déclassement ci-dessous) |
| Température du boîtier (Tc) | 90℃ | |
| Humidité de fonctionnement | 20 - 90% HR sans condensation | |
| Temp. et humidité de stockage | -40 - +80℃, 10 - 95% HR sans condensation | |
| Coefficient de temp. | ±0,03%/℃(0 - 50℃) | |
| Vibration | 10 ~ 500Hz, 2G 10 minutes/cycle, 72 minutes pour chaque axe X Y Z | |
| Sécurité et CEM | Normes de sécurité | UL8750; CAN/CSA-C22.2 No.250.13 |
| Tension de tenue | I/P-O/P: 1,88KVAC | |
| Résistance d'isolement | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% HR | |
| Immunité CEM | FCC/ICES ne requièrent pas ce test. | |
| Émission CEM | FCC Part 15 Subpart B | |
| Test d'immunité aux surtensions | Ligne d'alimentation CA : Mode différentiel 2 kV | |
| Autres | Poids net | 0,193KG |
| Dimension | 74,4*66,4*24,0mm (Φ*L*H) | |
| Emballage | 385*290*190mm 80pcs/CTN | |
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120V, une charge nominale et une température ambiante de 25℃. | |
| 2. Utiliser uniquement dans une enceinte ; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||
 |
 |
 |
 |
Spécifications mécaniques
| Lorsque la tension d'entrée est de 120Vac, le nombre de drivers LED pouvant être associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Calibre | Nombre de drivers LED |
|
Type C (pouvoir de coupure : 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Lorsque la tension d'entrée est de 277Vac, le nombre de drivers LED pouvant être associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Calibre | Nombre de drivers LED |
|
Type C (pouvoir de coupure : 6KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Opération de gradation
Produits associés

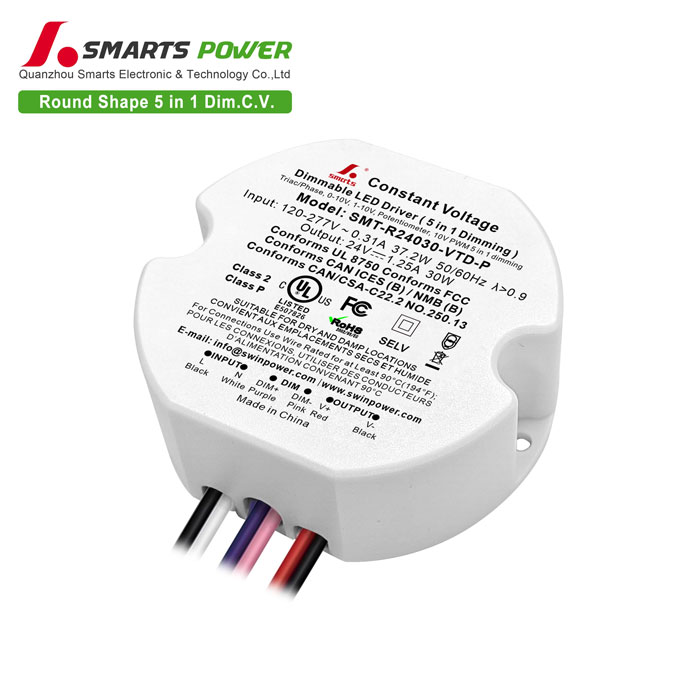

 le driver LED 30W offre une gradation fluide TRIAC et 0-10V pour les rubans et modules LED exigeants. La sortie à tension constante sur 120–277VAC convient aux maisons et aux entreprises, tandis que le PFC actif et une efficacité allant jusqu'à 86 % permettent de contrôler la chaleur et les coûts. La protection contre les courts-circuits et les surcharges, le refroidissement par convection sans ventilateur et le boîtier en plastique classé pour environnements secs/humides garantissent un fonctionnement sûr et silencieux. Puissance maximale, entièrement gradable — garantie de 7 ans.
