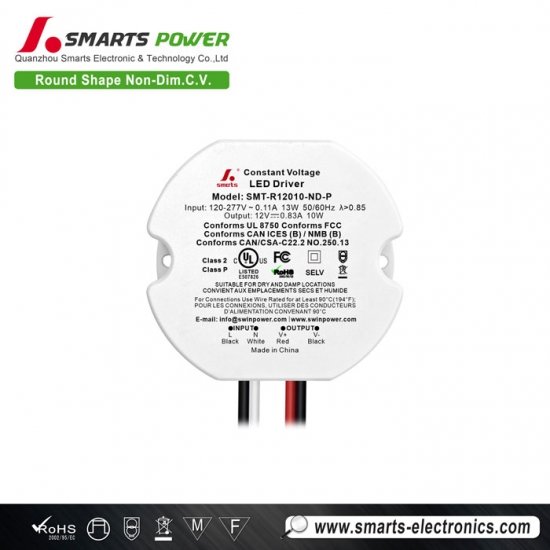

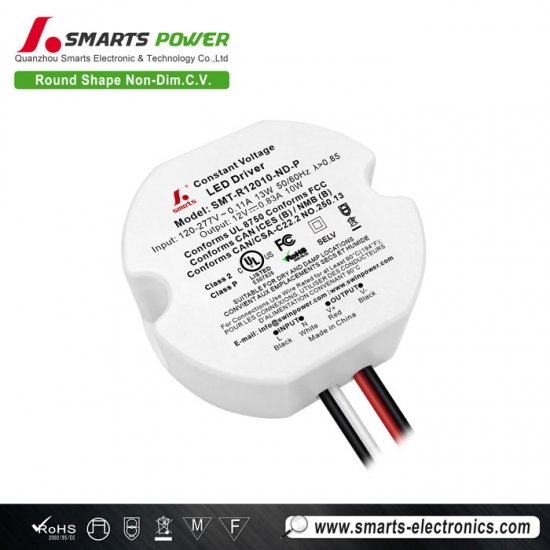

Alimentation LED à tension constante, forme ronde, 10 W, résistante à l'humidité
Une source d'alimentation modeste et sans complication pour les petits projets LED. La conception non gradable simplifie l'installation et la rend abordable, et le petit profil rond s'adapte aux boîtes de jonction étroites. Le boîtier en plastique est sûr pour les endroits humides comme les cuisines et les salles de bains. Avec un PFC actif, une protection contre les surcharges et un refroidissement par convection silencieux, il fonctionne sans souci pendant des années — couvert par une garantie de 7 ans.
Spécifications
| Modèle | SMT-R12010-ND-P | SMT-R24010-ND-P | SMT-R48010-ND-P | |
| Certificat | UL / Class P / Class 2 / SELV / RoHS / REACH | |||
| Sortie | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±3% | ±2% | ±2% | |
| Régulation de charge | ±2% | ±1% | ±1% | |
| Régulation de tension | ±0.5% | |||
| Courant nominal | 0.833A | 0.417A | 0.208A | |
| Puissance nominale | 10W | |||
| Dépassement | 8% | 5% | 5% | |
| Entrée | Plage de tension | 120-277VAC | ||
| Plage de fréquence | 50 / 60 Hz | |||
| Facteur de puissance à pleine charge | >0,85 | |||
| THD (Typ.) à pleine charge | ≤8%@120VAC ≤18%@277VAC | |||
| Rendement à pleine charge |
79,7%@120VAC 80,1%@277VAC |
82,8%@120VAC 83,1%@277VAC |
79,5%@120VAC 83%@277VAC |
|
| Courant CA (Max.) | 0,11 A | |||
| Courant d'appel (Typ.) | 1,4 A, 22,4 us @50%Ipeak 120 VAC 2,36 A, 25,2 us @50%Ipeak 277 VAC | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Coupure de la tension de sortie, rétablissement automatique après disparition du défaut. | ||
| Surcharge | 105%~110% Mode hoquet, rétablissement automatique après disparition du défaut. | |||
| Environnement | TEMP. de fonctionnement (Ta) | -40~+50 ℃ | ||
| Température du boîtier (Tc) | 90 ℃ | |||
| Humidité de fonctionnement | 20 - 90 % HR sans condensation | |||
| TEMP. de stockage, Humidité | -40 - +80 ℃, 10 - 95 % HR sans condensation | |||
| Coefficient de TEMP. | ±0,03 %/℃ (0 - 50 ℃) | |||
| Vibration | 10 ~ 500 Hz, 2G 10 minutes/cycle, 72 minutes pour chacun des axes X Y Z | |||
| Sécurité et CEM | Normes de sécurité | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Tension tenue | E/S-S/S : 1,88 kVCA | |||
| Résistance d'isolement | E/S-S/S : 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| Immunité CEM | FCC/ICES ne requièrent pas ce test. | |||
| Émission CEM | FCC Part 15 Subpart B | |||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : Mode différentiel 2 kV | |||
| Autres | Poids net | 0,11 kg | ||
| Dimensions | 54*48,2*24,0 mm (Φ*L*H) | |||
| Emballage | 380*290*155 mm 100 pièces/carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées à une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | |||
| 2. À utiliser uniquement à l'intérieur d'une enceinte ; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
 |
 |
 |
 |

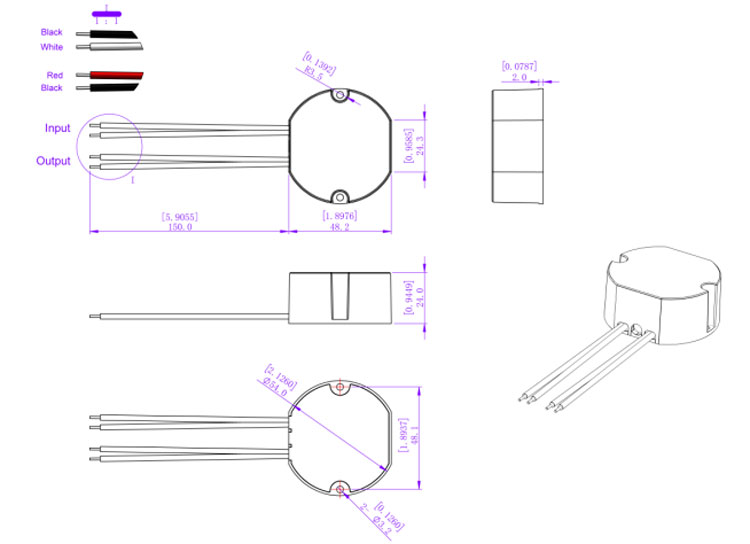

Spécification mécanique
| Lorsque la tension d'entrée est de 120 VCA, le nombre de drivers LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Niveau | Nombre de drivers LED |
| Type C (pouvoir de coupure : 6 kA) |
10 A | 40 |
| 13 A | 52 | |
| 16 A | 64 | |
| 20 A | 81 | |
| 25 A | 101 | |
| Lorsque la tension d'entrée est de 277 VCA, le nombre de drivers LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Niveau | Nombre de drivers LED |
| Type C (pouvoir de coupure 6 kA) |
10 A | 83 |
| 13 A | 108 | |
| 16 A | 133 | |
| 20 A | 166 | |
| 25 A | 208 | |
