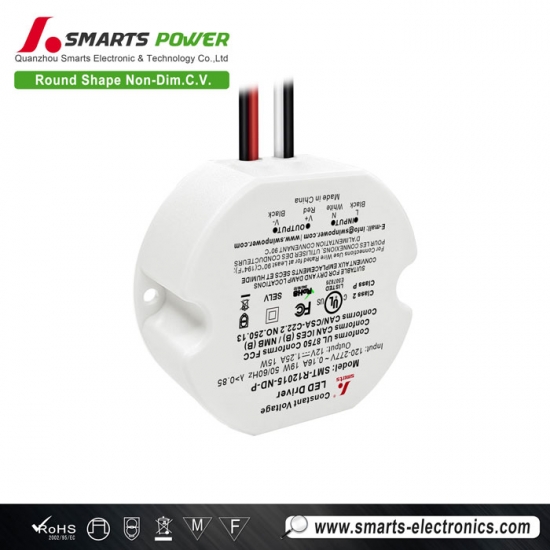

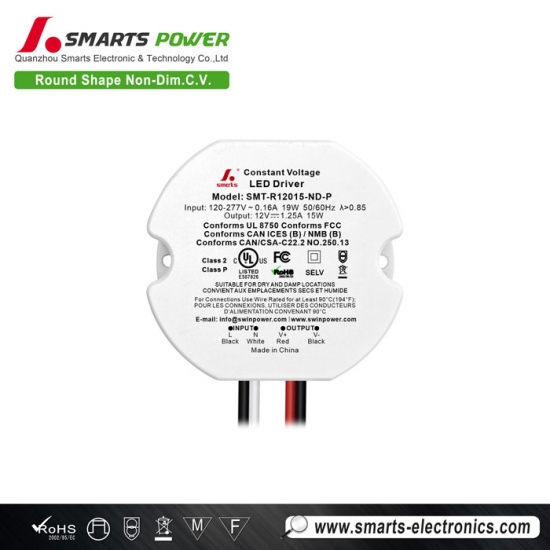

Fiable dans un pilote LED rond non gradable de 15 W minimaliste pour l'intérieur
Parfait pour les éclairages sous armoire, les vitrines et la petite signalétique. Le design compact non gradable se monte facilement et reste rentable, et le boîtier adapté aux environnements humides convient aux endroits sujets à l'humidité. Le PFC actif avec protection contre les courts-circuits/surcharges ajoute une sécurité et une efficacité fiables. Jusqu'à 86 % d'efficacité et une garantie de 7 ans en font un petit investissement fiable.
Spécifications
| Modèle | SMT-R12015-ND-P | SMT-R24015-ND-P | SMT-R48015-ND-P | |
| Certificat | UL / Class P / Class 2 / SELV / RoHS / REACH | |||
| Sortie | Tension nominale CC | 12V | 24V | 48V |
| Tolérance de tension | ±3% | ±2% | ±2% | |
| Régulation de charge | ±2% | ±1% | ±1% | |
| Régulation de tension | ±0.5% | |||
| Courant nominal | 1.25A | 0.625A | 0.313A | |
| Puissance nominale | 15W | |||
| Dépassement | 8% | 5% | 5% | |
| Entrée | Plage de tension | 120-277VAC | ||
| Plage de fréquence | 50 / 60 Hz | |||
| Facteur de puissance à pleine charge | >0,85 | |||
| DHT (typ.) à pleine charge | ≤8 % à 120 VAC ≤20 % à 277 VAC | |||
| Efficacité à pleine charge | 79 % à 120 VAC 81 % à 277 VAC |
82,4 % à 120 VAC 83,9 % à 277 VAC |
82,5 % à 120 VAC 84 % à 277 VAC |
|
| Courant AC (max.) | 0,16 A | |||
| Courant d'appel (typ.) | 1,4 A, 22,4 µs à 50 % Ipeak 120 VAC 2,36 A, 25,2 µs à 50 % Ipeak 277 VAC | |||
| Courant de fuite | ||||
| Protection | Court-circuit | Coupe la tension de sortie, se rétablit automatiquement après l'élimination de la condition de défaut. | ||
| Surcharge | 105 % ~ 110 % mode hoquet, se rétablit automatiquement après l'élimination de la condition de défaut. | |||
| Environnement | Temp. de fonctionnement (Ta) | -40 ~ +50 ℃ | ||
| Température du boîtier (Tc) | 90 ℃ | |||
| Humidité de fonctionnement | 20 - 90 % HR sans condensation | |||
| Temp., humidité de stockage | -40 - +80 ℃, 10 - 95 % HR sans condensation | |||
| Coefficient de temp. | ±0,03 %/℃ (0 - 50 ℃) | |||
| Vibration | 10 ~ 500 Hz, 2 G 10 minutes/cycle, axes X Y Z 72 minutes chacun | |||
| Sécurité et CEM | Normes de sécurité | UL8750 ; CAN/CSA-C22.2 No.250.13 | ||
| Tension de tenue | E/S-S/S : 1,88 kVCA | |||
| Résistance d'isolement | E/S-S/S : 100 MΩ / 500 VCC / 25 °C / 70 % HR | |||
| Immunité CEM | FCC/ICES ne requièrent pas ce test. | |||
| Émission CEM | FCC Part 15 Subpart B | |||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : Mode différentiel 2 kV | |||
| Autres | Poids net | 0,11 kg | ||
| Dimensions | 54*48,2*24,0 mm (Φ*L*H) | |||
| Emballage | 380*290*155 mm 100 pièces/carton | |||
| Notes | 1. Sauf indication contraire, toutes les spécifications sont mesurées avec une entrée de 120 V, une charge nominale et une température ambiante de 25 °C. | |||
| 2. À utiliser uniquement à l'intérieur d'une enceinte ; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
 |
 |
 |
 |
Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 VCA, le nombre de drivers LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Niveau | Nombre de drivers LED |
| Type C (pouvoir de coupure : 6 kA) |
10 A | 40 |
| 13 A | 52 | |
| 16 A | 64 | |
| 20 A | 81 | |
| 25 A | 101 | |
| Lorsque la tension d'entrée est de 277 VCA, le nombre de drivers LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de disjoncteur (MCB) | Niveau | Nombre de drivers LED |
| Type C (pouvoir de coupure : 6 kA) |
10 A | 83 |
| 13 A | 108 | |
| 16 A | 133 | |
| 20 A | 166 | |
| 25 A | 208 | |
